从云服务器访问本地PLC

本节内容主要介绍从云服务器上进行读写本地PLC功能，首先我们来想想看为什么会有这个需求？首先一般的场景都是本地有很多的PLC或是仪表设备，然后我们实现的功能是在云服务器上的程序获取到本地PLC的数据， 或是发送命令写入数据到本地的PLC里，在这里我们可以使用的一个方案是，云服务器上创建一个MQTTServer，然后本地写个小软件，小软件从PLC采集数据，发布给MQTTServer，然后订阅一个用于写入这个PLC的主题， 例如 "PLCA/WriteInt16", 参数payload可以定义为 { "address": "D100", "value": 100 }，服务器端只要发布该主题，本地的小软件就收到了写入的主题的数据，然后调用PLC上的 plc.Write("D100", (short)100); 就可以写入PLC了。但是本章节介绍另一个路子，使用DTU转发来实现，好处就是可以丛云服务器上体验到本地访问PLC一样的体验。

使用DEMO快速体验

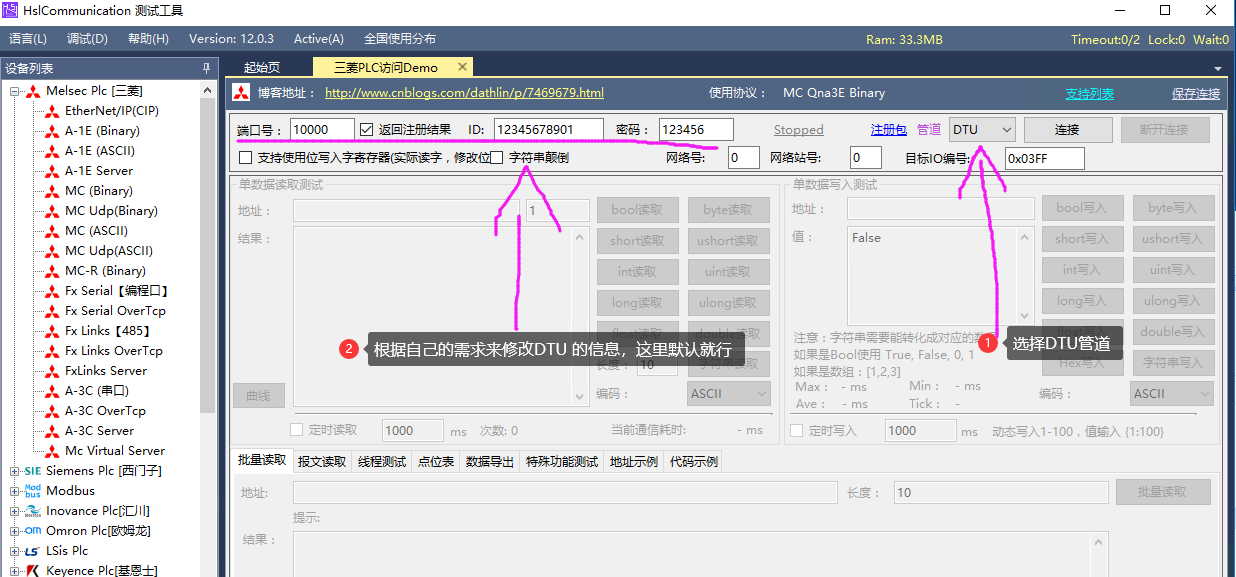

快速体验需要V12.1.0及以上版本的demo程序，请确保程序的版本是匹配的，然后场景是本地有个三菱PLC，我们现在需要从云服务器读写本地的三菱PLC。那么第一步就是在云服务器上线运行Demo程序，打开三菱的界面， 然后选择DTU管道，然后修改DTU参数信息，其中的ID用来标记不同的连接设备的，密码是用来做二次验证不正确的连接的。具体截图如下所示：然后点击连接按钮后等待DTU的连接操作

你得云服务器的端口号可能通信受限制的，需要登录云服务器的后台管理系统，然后安全组策略里，放行10000端口就OK了。

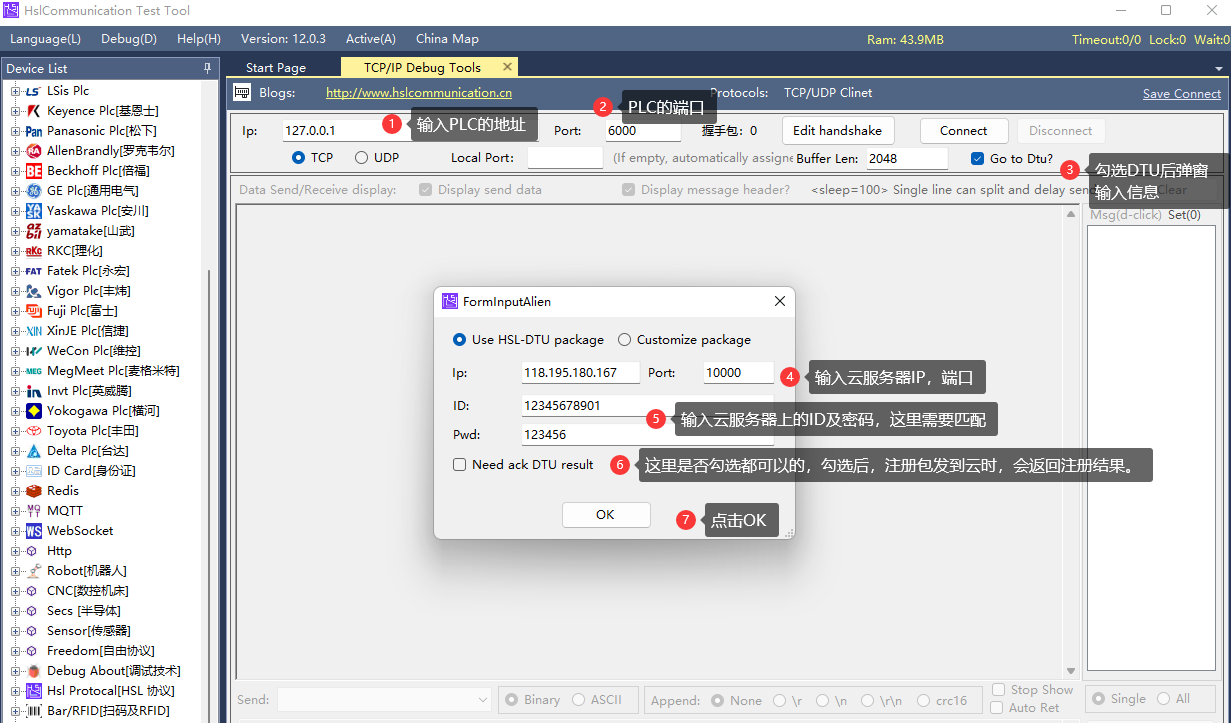

云服务器侧我们已经弄好了，然后本地的PC上也要运行这个DEMO程序，这时候本地的PC需要同时连接着本地的三菱PLC，然后另一个网卡连接着外网，这时候我们打开V12.1.0及以上版本的demo程序， 打开TCP调式界面，进入如下的输入操作

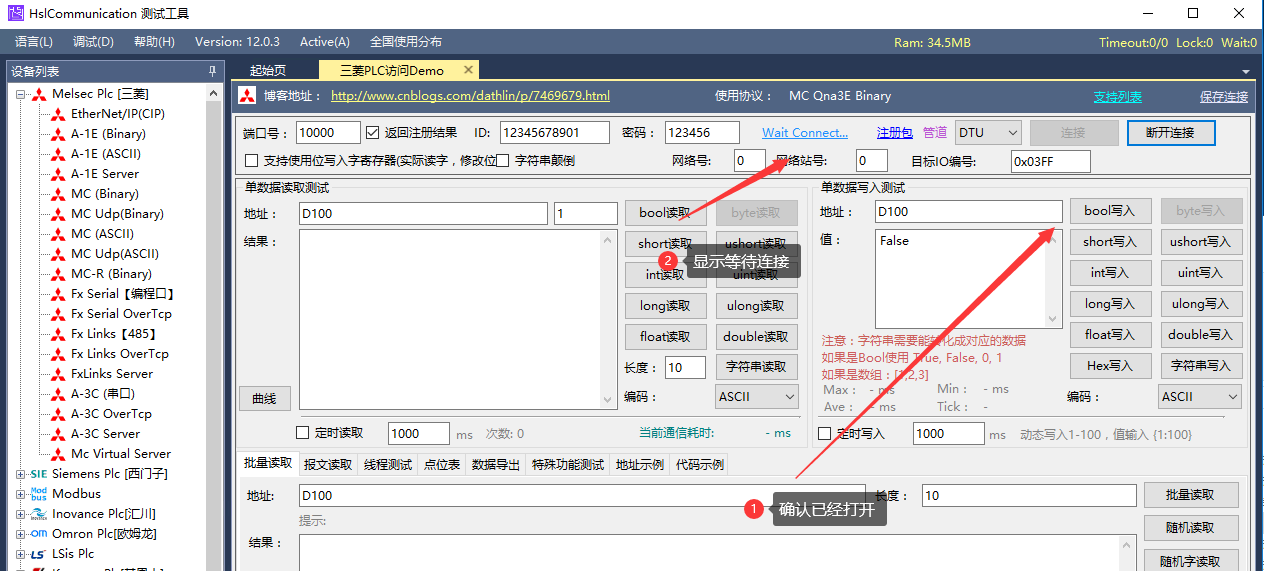

先确认云服务器的DEMO程序已经点击连接按钮

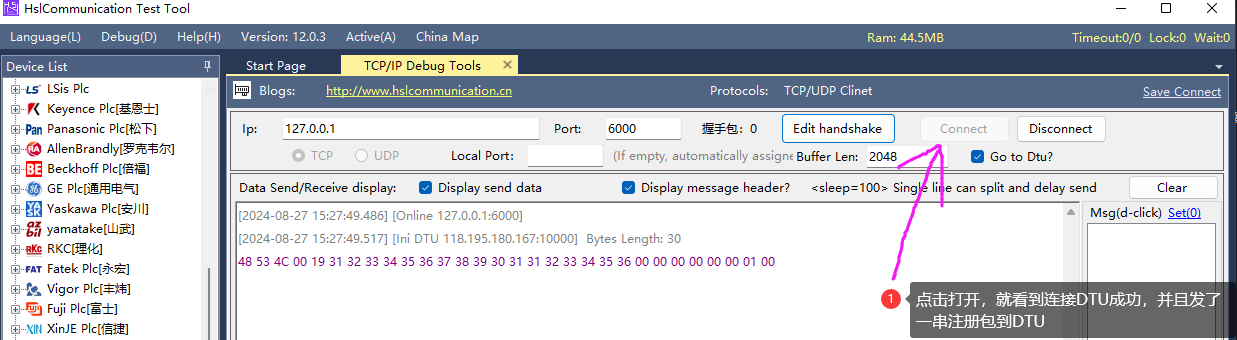

然后点击打开本地的DTU转发功能。

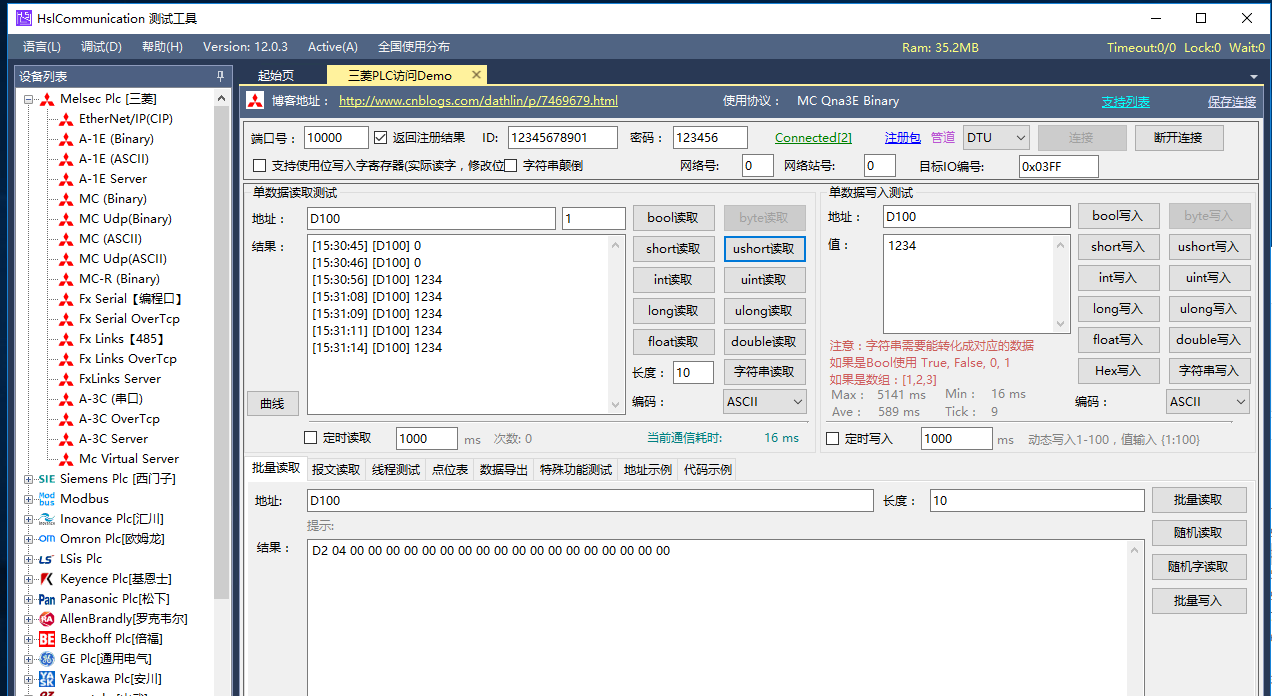

这时候我们就可以在云服务器上读写PLC数据，就像本地读写一样的体验

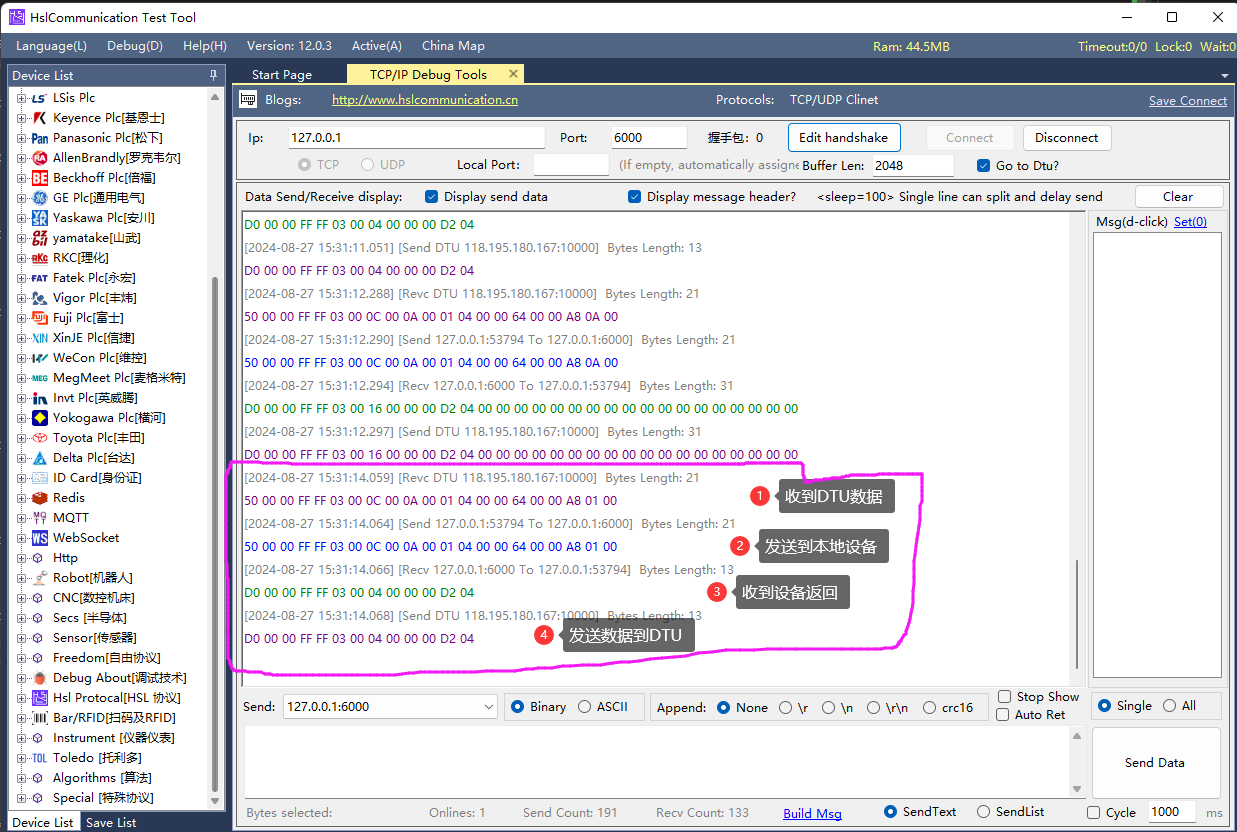

我们再来看下本地的调试界面发生了什么事情。

使用第三方时自定义注册包

实际中在设备现场是一个专门的DTU模块，一个带4G联网功能的小盒子，这时候需要配置连接到我们的云服务器的IP地址和端口，然后配置自定义的注册包，这个注册包就是下图的内容

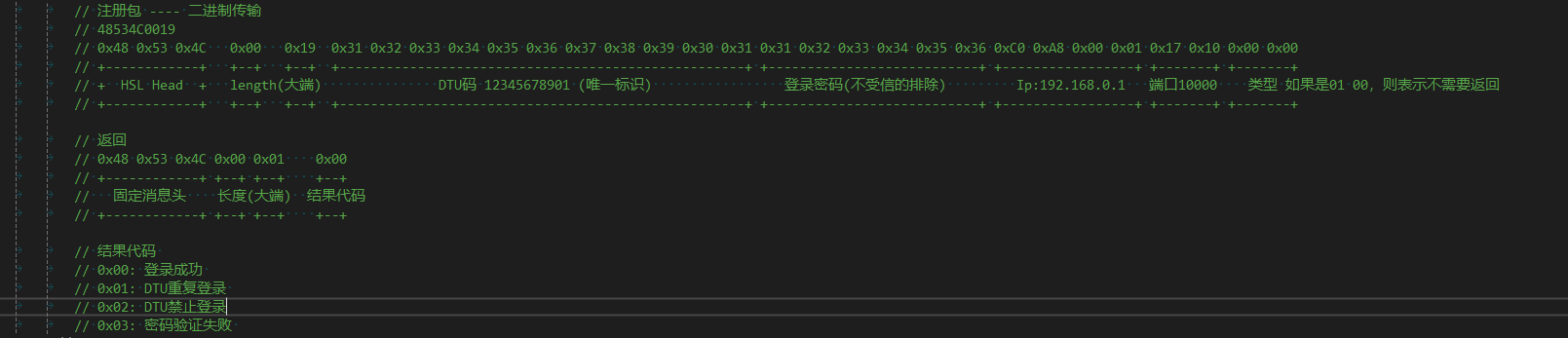

我们看到注册包里 48534C00193132333435363738393031313233343536C0A8000110270100 包含了一些ID信息，密码信息，连接暗号之类的，具体的规则如下：

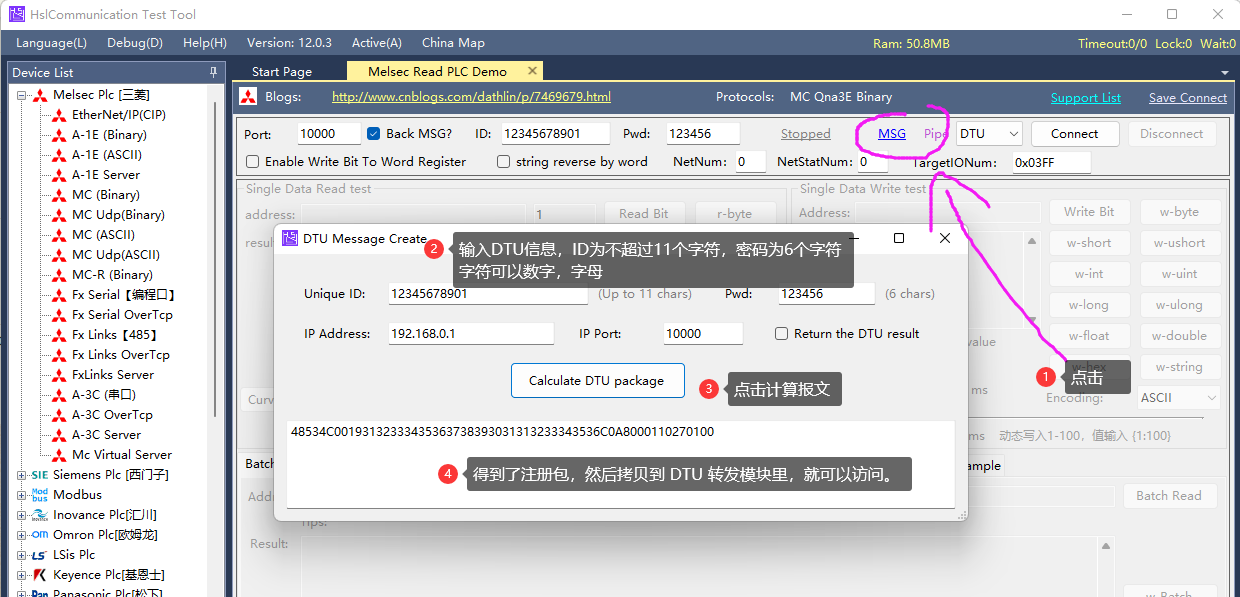

当然手动拼接这样的数据包我也觉得麻烦，都是一串数字，输入多了很容易看错，所以可以在DEMO 程序里直接计算生成操作。

使用写代码来实现

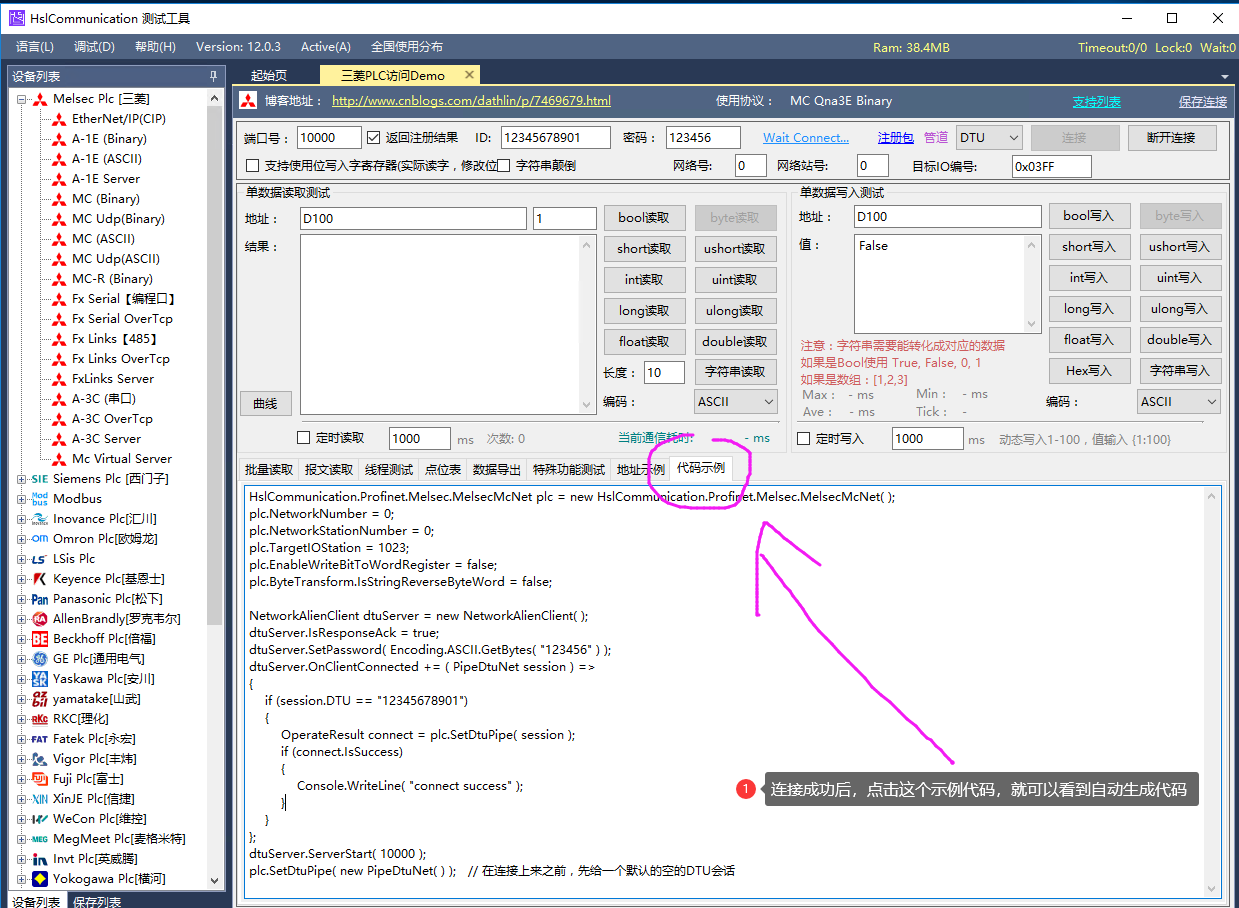

上面的云服务器的功能是直接使用DEMO测试的，云服务器侧的代码可以从DEMO上简单的看到示例代码，如下所示：

然后把上面的代码复制出来，新建一个控制台项目，后面再加几行代码，如下所示：


    class Program
    {
        static void Main( string[] args )
        {
            HslCommunication.Profinet.Melsec.MelsecMcNet plc = new HslCommunication.Profinet.Melsec.MelsecMcNet( );
            plc.NetworkNumber = 0;
            plc.NetworkStationNumber = 0;
            plc.TargetIOStation = 1023;
            plc.EnableWriteBitToWordRegister = false;
            plc.ByteTransform.IsStringReverseByteWord = false;

            NetworkAlienClient dtuServer = new NetworkAlienClient( );
            dtuServer.IsResponseAck = true;
            dtuServer.SetPassword( Encoding.ASCII.GetBytes( "123456" ) );
            dtuServer.OnClientConnected += ( PipeDtuNet session ) =>
            {
                if (session.DTU == "12345678901")
                {
                    OperateResult connect = plc.SetDtuPipe( session );
                    if (connect.IsSuccess)
                    {
                        Console.WriteLine( "connect success" );
                    }
                }
            };
            dtuServer.ServerStart( 10000 );
            plc.SetDtuPipe( new PipeDtuNet( ) );   // 在连接上来之前，先给一个默认的空的DTU会话

            while(true)
            {
                HslHelper.ThreadSleep( 1000 );

                OperateResult<short> read = plc.ReadInt16( "D0" );
                if (read.IsSuccess)
                {
                    Console.WriteLine( DateTime.Now.ToString( ) + " Read Value: " + read.Content );
                }
                else
                {
                    Console.WriteLine( DateTime.Now.ToString( ) + " Read failed: " + read.Message );
                }
            }
        }
    }

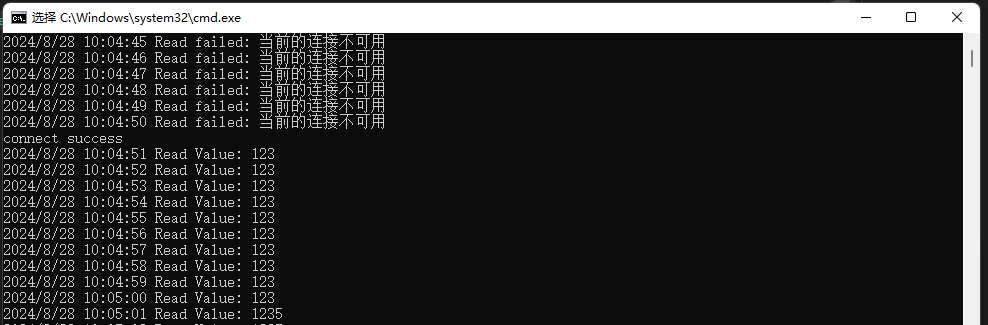

这个就是我们运行在云服务器的代码程序了，然后启动这个程序，本地的也运行TCP转DTU界面，这时候，我们就看到了采集到正确的数据

我们看到上面的运行结果里，一开始运行的时候，DTU还没连接上来，过了几秒钟后，连接上来就自动成功了。如果后面网络异常的话，会继续采集失败，等待DTU连接上来才能成功。

如果有两个设备需要采集

如果我们还有个modbusrtu的设备需要这么采集呢？我们看到有个DTU ID 信息，可以用来标记不同的设备，我们再增加一个ID为 12345678902 的ModbusRtu设备, 服务器端的代码就需要修改下了，如下所示


    class Program
    {
        static void Main( string[] args )
        {
            HslCommunication.Profinet.Melsec.MelsecMcNet plc = new HslCommunication.Profinet.Melsec.MelsecMcNet( );
            plc.NetworkNumber = 0;
            plc.NetworkStationNumber = 0;
            plc.TargetIOStation = 1023;
            plc.EnableWriteBitToWordRegister = false;
            plc.ByteTransform.IsStringReverseByteWord = false;

            HslCommunication.ModBus.ModbusRtu modbus = new HslCommunication.ModBus.ModbusRtu( );
            modbus.AddressStartWithZero = true;
            modbus.IsStringReverse = false;
            modbus.DataFormat = HslCommunication.Core.DataFormat.CDAB;
            modbus.Station = 1;
            modbus.Crc16CheckEnable = true;
            modbus.IsClearCacheBeforeRead = false;
            modbus.StationCheckMacth = true;


            NetworkAlienClient dtuServer = new NetworkAlienClient( );
            dtuServer.IsResponseAck = true;
            dtuServer.SetPassword( Encoding.ASCII.GetBytes( "123456" ) );
            dtuServer.OnClientConnected += ( PipeDtuNet session ) =>
            {
                if (session.DTU == "12345678901")
                {
                    OperateResult connect = plc.SetDtuPipe( session );
                    if (connect.IsSuccess)
                    {
                        Console.WriteLine( "Melsec connect success" );
                    }
                }
                else if (session.DTU == "12345678902")  // 这里的ID和上面的
                {
                    OperateResult connect = modbus.SetDtuPipe( session );
                    if (connect.IsSuccess)
                    {
                        Console.WriteLine( "Modbus connect success" );
                    }
                }
            };
            dtuServer.ServerStart( 10000 );
            plc.SetDtuPipe( new PipeDtuNet( ) );   // 在连接上来之前，先给一个默认的空的DTU会话
            modbus.SetDtuPipe( new PipeDtuNet( ) );   // 在连接上来之前，先给一个默认的空的DTU会话

            // 这时候，我们就需要创建两个线程来访问两个PLC了
            Thread thread1 = new Thread( new ParameterizedThreadStart( ThreadReadMelsec ) );
            thread1.IsBackground = true;
            thread1.Start( plc );

            Thread thread2 = new Thread( new ParameterizedThreadStart( ThreadReadModbus ) );
            thread2.IsBackground = true;
            thread2.Start( modbus );

            // Console.ReadLine( ); 在某些情况下这行代码仍然会退出
            while(true)
            {
                HslHelper.ThreadSleep( 1000 );
            }

        }

        private static void ThreadReadMelsec( object obj )
        {
            if (obj is HslCommunication.Profinet.Melsec.MelsecMcNet plc)
            {
                while (true)
                {
                    HslHelper.ThreadSleep( 1000 );

                    OperateResult<short> read = plc.ReadInt16( "D0" );
                    if (read.IsSuccess)
                    {
                        Console.WriteLine( DateTime.Now.ToString( ) + " Melsec Read[D0] Value: " + read.Content );
                    }
                    else
                    {
                        Console.WriteLine( DateTime.Now.ToString( ) + " Modbus Read[D0] failed: " + read.Message );
                    }
                }
            }
        }

        private static void ThreadReadModbus( object obj )
        {
            if (obj is HslCommunication.ModBus.ModbusRtu modbus)
            {
                while (true)
                {
                    HslHelper.ThreadSleep( 1000 );

                    OperateResult<short> read = modbus.ReadInt16( "100" );
                    if (read.IsSuccess)
                    {
                        Console.WriteLine( DateTime.Now.ToString( ) + " Modbus Read[100] Value: " + read.Content );
                    }
                    else
                    {
                        Console.WriteLine( DateTime.Now.ToString( ) + " Modbus Read[100] failed: " + read.Message );
                    }
                }
            }
        }
    }



我们看到有更多的设备也没有关系的，都是可以直接连接操作的。
